RD-XLF138B高速紙杯成型機
RD-XLF138B高速紙杯成型機
RD-XLF138B High-Speed Paper Cup Forming Machine
產品名稱: 高速紙杯成型機
Product name： High-Speed Paper Cup Forming Machine
產品型號Model: RD-XLF138B
交貨期Delivery: 50天
產品簡介Description：
RD-XLF138B 高速紙杯成型機是采用伺服控制自動旋轉吸紙機構，縱軸傳動結構，桶式圓柱分度機構和齒輪傳動，自動噴霧潤滑，雙卷邊機構。可選配視覺檢測系統，從上方檢測杯（碗）卷口和內部區域的污點、昆蟲、卷口爆口、起皺。
RD-XLF138B 可以通過更換模具生產紙杯的尺寸從4盎司到24盎司紙杯。適用于生產市場杯，奶茶杯，咖啡杯等。
RD-XLF138B high-speed paper cup forming machine adopts servo control automatic rotating paper suction mechanism, longitudinal shaft transmission structure, barrel cylinder indexing mechanism and gear transmission, with automatic spray lubrication, and double curling mechanism.
Visual inspection system can be installed on the machine as optional. configured to detect the stains, insects, curling mouth cracks and wrinkles in the cup (cup) curling mouth and internal area from above.
The RD-XLF138B can produce paper cups from 4 ounces to 24 ounces by changing the mold. Applicable to the production of market cups, instant noodles cups, soup cups, etc.
設備細節Machine Details：

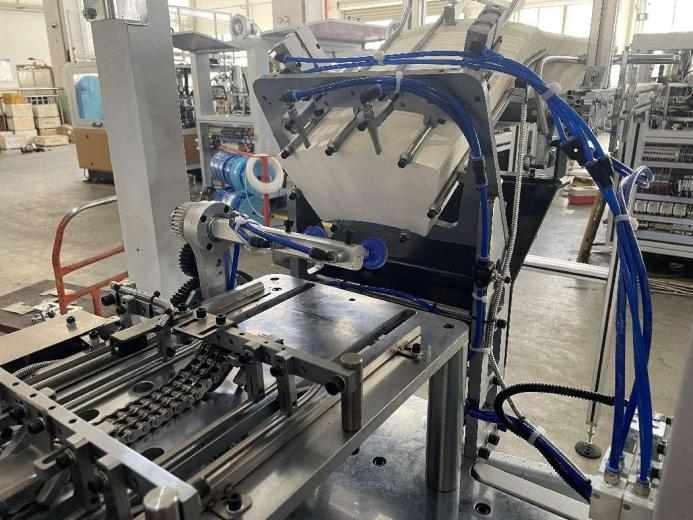

自動送紙下料機構：

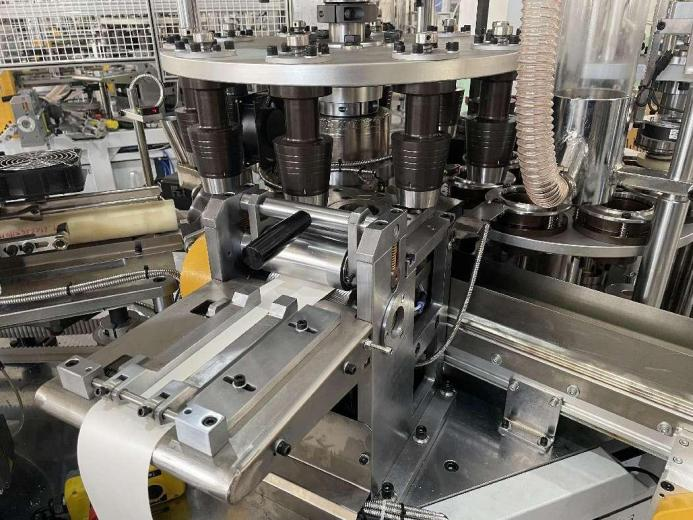

超聲波前熱風預熱：

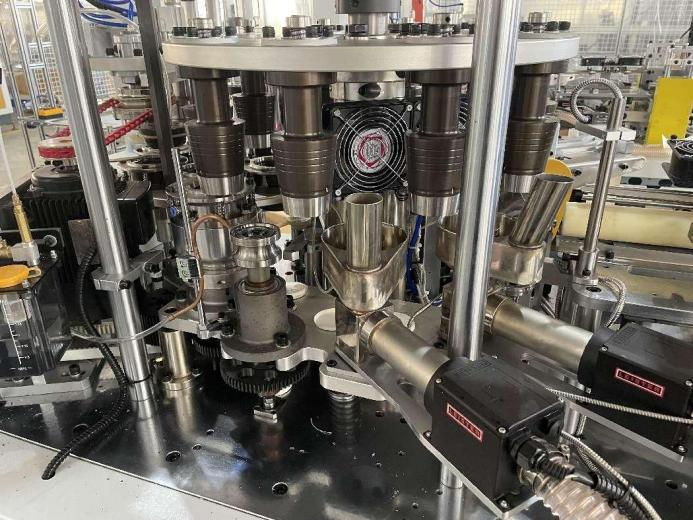

底部熱風折底滾花成型：

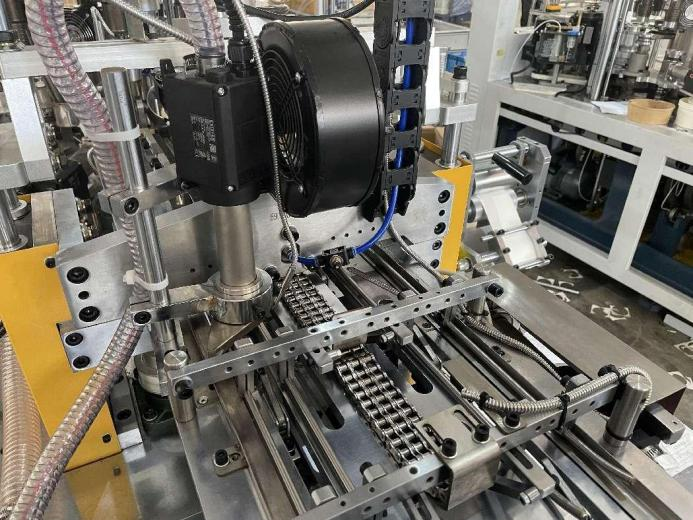

沖底機構：

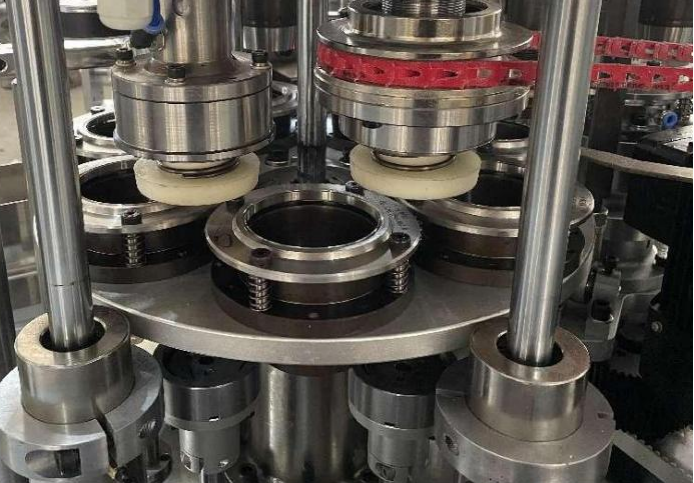

卷口機構（二次卷口）：
主要技術參數Technical Data：
|
紙杯規格Cups Specifications： |
4-24oz盎司 |
|
紙杯成型尺寸Forming size： |
上口直徑Top：60-105mm， 杯底直徑Bottom：40-75mm |
|
紙張規格Paper Specifications： |
170-350g/㎡克重 |
|
紙張材料Paper material： |
單、雙、PE、PLA、涂層紙張材料Paper material Single and double PE/PLA/Non plastic coated paper |
|
生產速度Speed： |
140-160pcs/min 只/分鐘 |
|
電源Power supply ： |
380V/220V 50Hz 三相 |
|
總功率General Power ： |
12Kw |
|
氣源Ais source： |
0.6m3/min立方米 |
|
重量Weight： |
3200Kg |
|
機器尺寸Machine size: |
2900*1510*2200mm |
電器配置單Electric configuration：
|
電子配件名 |
品牌名 |
|
主電機Motor |
上海至寶ZHI BAO |
|
PLC |
國產匯川 |
|
人機屏Touch Screen |
國產匯川 |
|
變頻器Frequency converter |
國產匯川 |
|
伺服電機servo motor |
國產匯川 |
|
小型斷路器Miniature circuit breaker |
法國施耐德Schneider, France |
|
交流接觸器AC contactor |
法國施耐德Schneider, France |
|
小型繼電器miniature relay |
日本和泉 |
|
熱風器Hot air |
瑞士leister |
|
開關電源Switching Mode Power Supply |
臺灣明偉 |
|
繼電器板8組Relay board 8 groups |
廣邁自制 |
|
固態繼電器Solid state relay |
韓國奧拖尼克斯 |
|
旋鈕按扭button |
韓國奧拖尼克斯 |
|
溫控儀Temperature Controller |
韓國奧拖尼克斯 |
|
編碼器encoder |
韓國奧拖尼克斯 |
|
光電開關Photoelectric switch |
韓國奧拖尼克斯 |
|
接近開關Proximity switch |
韓國奧拖尼克斯 |
